PROYECTO FOTOVOLTAICO AYTO. MORATA DE TAJUÑA

Hoy vamos a dar a conocer un estudio fotovoltaico en el que he estado involucrado, en el cual el Ayto. de Morata de Tajuña quería tener datos sobre posibles instalaciones en instalaciones municipales.

Se tuvieron en cuenta varias ubicaciones, pero nos centraremos en la que en mi opinión es la más viable, tanto por producción como por seguridad de cara a robo y deterioro de la instalación.

Dicha instalación se realizaría en la Casa de la Juventud y como en la anterior entrada mostraré los planos necesarios para realizar el proyecto y el informe de producción anual de la instalación, también se realizó una memoria descriptiva, pero no creo que proceda ver todo el contenido de la misma, asi pues comenzamos con los planos.

obtenida a través de Sigpac

         Plano de Situación de la Casa de la Juventud con información            obtenida a través de Sigpac.

 Plano de Emplazamiento con información obtenida de la Oficina del Catastro y una superposición de los paneles sobre la cubierta a tratar.

 Plano Estado Actual y Reformado con la implantación de los paneles con sus correspondiente acotación a partir de medición realizada in-situ.

 Plano de Estructura con la implantación de estructuras necesarios para los paneles y detalle constructivo de las mismas.

 Plano de Conexionado con la numeración de paneles en sus correspondientes series, identificación de cableado positivo y negativo, definición de series y esquema de cuarto de inversores.

Esquema Unifilar de la instalación donde se representan todas las protecciones necesarias en la instalación.

A continuación vemos el informe de producción de la instalación donde se contemplaron 32 paneles Yingli Solar de 240 wp y dos inversores SunMaster ES3.6TL de la casa Mastervolt con una potencia nominal de salida en corriente alterna de 3600 VA, con estas premisas se han configurado 4 series de 8 paneles cada una sin necesidad de paralelos, pues los inversores contemplan entrada para dos series cada uno.

Con estas premisas se conseguiría una instalación con
7.68 Kwp y tras realizar el estudio de impacto de sombras obtendriamos una producción anual de 10.36 MW/año con un factor de rendimiento (PR) del 75.6%.
También se realizó un estudio económico preeliminar y se estimo que el coste de instalación sería próximo a
2.62 €/wp instalado con lo que el coste total de la instalación estaría entorno a 20.135 € (impuestos incluidos).

PLANOS PARA PROYECTO FOTOVOLTAICO

Hola a todos, lo primero es que tengo que pedir perdón por tener un poco abandonado el blog, la principal razón es que he estado muy ocupado realizando mi curso con certificación profesional en Organización y Proyectos de Instalaciones Solares Fotovoltaicas.

Dicho esto, a continuación os mostraré los planos correspondientes (que casualidad) a el proyecto de una instalación fotovoltaica con una potencia instalada de 127.2 Kwp.

Plano_1: Distribución general de módulos con cotas del espacio disponible y espacios entre filas de módulos, fachadas y bordes de la cubierta.

Plano_2: Distribución de las distintas cadenas o strings, definición de campos fotovoltaicos, cajas de paralelos y caseta de inversores.

Plano_3: Conexionado de series y vías de cableado hasta las cajas de conexión con diferenciación de cableado +/-.

Plano_4: Detalle de las pautas de conexiones entre módulos de las diferentes series.

Plano_5: Destalle de las pautas de conexiones entre módulos de las diferentes series.

Plano_6: Esquema Unifilar de la instalación.

La instalación se compone de 480 módulos con una potencia de 265 Kwp y se ha optado por dividir el montante total en DOS campos fotovoltaicos regidos por una Inversor con 60 Kw de potencia nominal, para calcular la producción de la instalación se adjunta informe completo realizado bajo entorno PVSyst, en el que podemos contemplar: orientación e inclinación de los módulos, los datos técnicos de los equipos elegidos, diagramas de producción, perdidas por sombreado, situación de la instalación y número de cadenas/series.

Como siempre espero que haya sido interesante para todos, un saludo.

DESPIECES, PLANOS, RENDER DE JEEP

Hola a todos, con esta entrada vamos a realizar un jeep (de juguete) bajo entorno Autocad 2012, en esta ocasión vamos a ver primero como nos quedará al final del proyecto, quiero decir, con materiales renderizados y alguna luz.

En mi opinión es ilusionante, pero para llegar a este punto tenemos un largo camino, a continuación vamos a ver el conjunto completo (sin materiales) y el despiece de los materiales que vamos a necesitar.

Una vez que tenemos el concepto de montaje y una idea del producto final, procederemos a realizar los planos correspondientes a cada una de las piezas. Quiero hacer mención que al estar en entorno Autocad 2012 he realizado estos planos directamente sobre ventanas gráficas en 3D, este método es muy laborioso a la hora de realizar la acotación, por lo que podemos tener archivos diferentes o ref. externas en 2D.

Como podréis observar en cada plano hay una perspectiva de cada pieza que nos ayuda a tener una idea clara de lo que estamos dibujando, a parte de ser parte casi imprescindible en los planos de despiece.

Esto es todo por ahora, espero como siempre que os haya gustado y servido de ayuda.

PLAN DE PREVENCION

Hola a todos, en esta entrada vamos a cambiar un poco la rama por la que se viene desarrollando el blog, vamos a ver los planos correspondientes a el plan de prevención solicitado por el ayuntamiento correspondiente a una empresa del sector servicios. Los planos están realizados bajo entorno Autocad 2012  previa medición insitu del local, se trata de una planta bajo con zona de atención al público, aseos, almacén y  taller, y una entreplanta con zona de almacén, oficinas y archivo.

MOTOR STIRLING: VIDEOS

Esta entrada estará relacionada con la anterior, aquí tenemos dos vídeos: el primero corresponde a un posible montaje del motor y el segundo corresponde a el motor en funcionamiento.

Con esto ya tenemos una presentación completa del famoso Motor Stirling, saludos para todos.

MOTOR STIRLING: PIEZAS, ENSAMBLAJE E IMAGENES

Hoy vamos a ver como se realiza un Motor Stirling, una práctica muy utilizada en el aprendizaje de programas de dibujo, esta vez lo he realizado bajo entorno Inventor 2012, como siempre empezaremos por los planos de todas las piezas que vamos a necesitar (excepto los elementos normalizados como tornillos, juntas, rodamientos,etc que los insertaremos desde el centro de contenidos).

Como podréis observar ya he incluido se ha incluido el motor montado y su correspondiente lista de materiales, a continuación vamos a ver como queda renderizado.

Como siempre espero que os haya gustado o servido de ayuda en vuestras prácticas, un saludo para todos.

DESPIECE DE MOTOR DE HELICE

Hola a todos, hoy vamos a realizar un motor de helice con todos sus componentes básicos. El trabajo está realizado bajo entorno Autocad 2012 modelado directamente en 3D, como comenté en pasadas ocasiones este método es un poco laborioso a la hora de sacar los planos correspondientes a las piezas, aunque disponemos de la herramienta plano de sección que nos saca secciones de corte en el entorno 3D directamente como un bloque (esta herramienta es muy útil si solo queremos trabajar con este método, por lo menos esa es mi opinión).

Bien una vez que tenemos todas las piezas vamos a proceder a realizar el montaje de todas, como siempre tendremos un ensamblaje completo y una explosión.

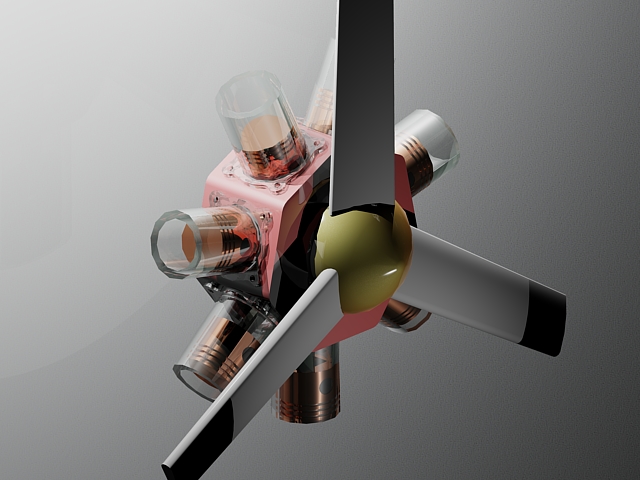

Por último vamos a darle un poco de gracia a este motor aplicándole materiales, este trabajo está realizado bajo la versión Autocad 2012, os hago esta reseña porque en esta versión está muy mejorado el editor de materiales y el motor de renderizado, siempre sin llegar a niveles de 3D Studio, por ejemplo, pero que nos puede sacar del paso para hacer una presentación decente.

Como siempre espero que os haya servido de ayuda y os haya interesado, un saludo a todos
